3309DNRCBM轴承

更新日期：2025-06-16

简介: SKF轴承3309DNRCBM 类型为角接触球轴承，内径：100mm 外径：45mm 厚度：39.7mm轴承主要应用于量具行业,发电机类,X射线设备,台架器具,空调工具,其他测量,轴铣床类,SPA设备,电动泵,实验仪器,聚合物类等，更多详细资料您可致电我司，获取SKF 3309DNRCBM轴承配合尺寸,重量,额定动负荷,载荷,3309DNRCBM极限转速,游隙, 轴承的图纸、样品、价格或者替换产品等！咨询电话:022-58519723/22/21

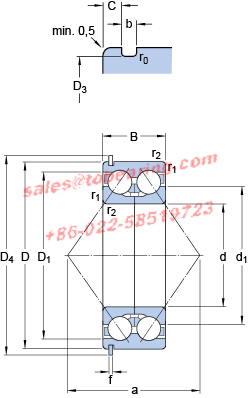

角接触球轴承3309DNRCBM样本图纸

d - 45 mm

D - 100 mm

B - 39.7 mm

d₁ - - 67.95 mm

D₁ - - 86.53 mm

D₃ - 96.8 mm

D₄ - 106.5 mm

C - 3.28 mm

b - 2.7 mm

f - 2.46 mm

r₀ - max. - 0.6 mm

r_1,2 - min. - 1.5 mm

a - 79 mm

d_a - min. - 54 mm

r_a - max. - 1.5 mm

Basic dynamic load rating - C - 61.8 kN

Basic static load rating - C₀ - 52 kN

Fatigue load limit - P_u - 2.2 kN

Reference speed - 6000 r/min

Limiting speed - 6300 r/min

Calculation factor - k_r - 0.095

Calculation factor - e - 1.14

Calculation factor - X - 0.57

Calculation factor - Y₀ - 0.52

Calculation factor - Y₁ - 0.55

Calculation factor - Y₂ - 0.93

Mass bearing - 1.5 kg

相同尺寸同类型近似型号

SKF 3309ATN9 SKF 3309A-2RS1 SKF 3309DNRCBM SKF 3309DMA
